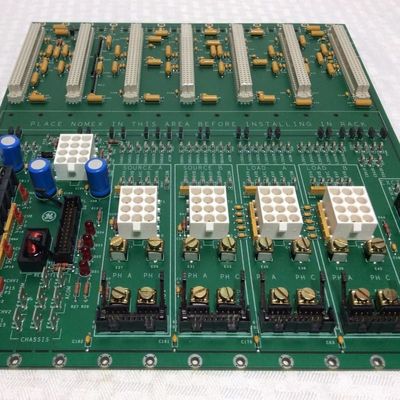

Scheda backplane VME GE DS200VPBLG1AFF per serie LCI con architettura multistrato, peso 2 kg e garanzia di 1 anno

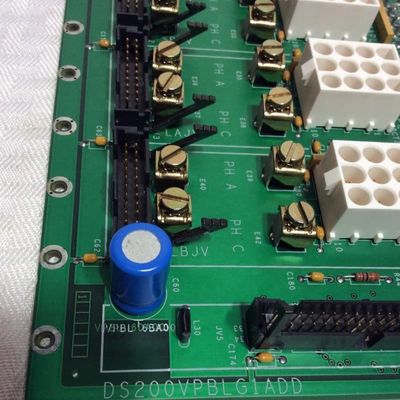

Scheda Backplane VME GE DS200VPBLG1AFF

Descrizione del prodotto:

La GE DS200VPBLG1AFF è una scheda backplane VME specializzata progettata esclusivamente per la serie Load Commutated Inverter (LCI), che funge da hub di connettività principale per le sezioni J2 e J3 del card cage dell'apparecchiatura LCI. Il suo ruolo principale è quello di consentire la trasmissione del segnale senza interruzioni, la distribuzione stabile dell'alimentazione e l'integrazione modulare dei componenti LCI critici, rendendola indispensabile per il mantenimento dell'affidabilità e dell'efficienza dei sistemi LCI in applicazioni industriali come azionamenti motore o inverter collegati alla rete.

Una caratteristica distintiva è la sua architettura multistrato, che separa fisicamente i piani di alimentazione analogici e digitali. Questo design riduce al minimo le interferenze elettromagnetiche (EMI) tra i segnali analogici sensibili e i segnali digitali ad alta velocità, preservando l'integrità del segnale e garantendo un'erogazione di potenza costante, fondamentale per un controllo LCI preciso. Ogni slot sul backplane è dotato di condensatori di bypass e componenti di distribuzione dell'alimentazione, stabilizzando ulteriormente la tensione e prevenendo interruzioni delle prestazioni dovute alle fluttuazioni di potenza.

La sezione J2 è progettata per le schede LCI chiave, con un layout degli slot strutturato: ospita la scheda di controllo del processore di segnale digitale (DSPC) nello slot J1, una scheda di estensione I/O nello slot J3, schede di distribuzione e stato del gate (FCGD) negli slot J5/J7/J9, una scheda eccitatrice nello slot J11 e due slot di riserva (J12/J13) per l'espansione. Tutti gli slot tranne J1 hanno ID slot cablati sul connettore P2 per una facile identificazione, mentre i segnali del bus digitale terminano alle estremità degli slot per evitare la riflessione del segnale.

La sezione J3 affronta i vincoli di spazio gestendo le connessioni esterne: integra trasformatori di corrente (CT) e le loro resistenze di carico per il monitoraggio della corrente, abilita i collegamenti alle schede di feedback di ridimensionamento della tensione per il feedback di tensione FCGD, gestisce le connessioni di alimentazione del backplane e fornisce connettori a spina per una messa a terra flessibile, migliorando la sicurezza del sistema e riducendo le EMI.

Ottimizzato per i protocolli specifici per LCI e i fattori di forma dei componenti, il DS200VPBLG1ADD garantisce una compatibilità senza interruzioni con l'hardware LCI, eliminando i problemi di integrazione e supportando la capacità del sistema di fornire prestazioni costanti e affidabili in ambienti industriali esigenti.
