Modulo di ingressi analogici fail-safe ad alta densità 10105/2/1
| Luogo di origine | U.S.A. |
|---|---|
| Certificazione | COO ,COC ,CQ |
| Numero di modello | 10105/2/1 |
| Quantità di ordine minimo | 1 |
| Prezzo | $1000 |
| Tempi di consegna | 5-7 giorni |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 999 |
Dettagli
| Garanzia | 1 anno | Numero di modello | 10105/2/1 |
|---|---|---|---|
| Funzione | Bene | Condizione | Nuovo |
| Evidenziare | Modulo di ingresso analogico fail-safe,Modulo PLC ad alta densità,Modulo di ingresso analogico con garanzia |
||
Descrizione di prodotto
10105/2/1 Modulo di ingresso analogico ad alta densità a prova di guasto
Visualizzazione del prodotto
Il10105/2/1è un modulo di ingresso analogo ad alta densità a prova di guasto progettato per i sistemi di controllo della sicurezza FSC.16 canali di ingresso analogicicon unIntervallo di ingresso 0-4,1 VIl modulo fornisce anche un input di lettura di tensione esterna per il monitoraggio del sistema.
Il modulo è progettato per ricevere segnali analogici convertiti.Segnali da 0 a 20 mApuò essere convertito per l'uso con il modulo tramite unFTA-T-14 assemblaggio di terminazione di campoo ilModulo di conversione di input analogico 10105/A/1Anche i segnali provenienti da dispositivi quali termocoppie o sensori PT-100 richiedono una conversione adeguata al segnale di corrente richiesto prima della connessione.
Con il suo design a 16 canali, l'architettura di ingresso a prova di errore e le funzioni diagnostiche integrate,il 10105/2/1 fornisce una soluzione centralizzata per l'acquisizione di segnali analogici nei sistemi di controllo della sicurezza stabiliti.
Valore di applicazione
Per l'acquisizione di segnali analogici multicanale:La configurazione a 16 canali consente di raccogliere più segnali di processo analogici attraverso un modulo.Questo può semplificare l'organizzazione I/O quando è necessario monitorare diversi punti di misurazione all'interno dello stesso sistema di controllo della sicurezza.
Per il monitoraggio analogico orientato alla sicurezza:La progettazione dell'ingresso di sicurezza del modulo e le funzioni di autotest controllate dal sistema supportano l'acquisizione di segnali analogici legati alla sicurezza.accuratezza assoluta, conversione a intervallo completo, crosstalk del canale, filtri di ingresso e tensioni di alimentazione interne, che fornisce una copertura diagnostica per il modulo di ingresso.
Specifiche tecniche
| Numero di modello | 10105/2/1 |
|---|---|
| Altri modelli | 10001/R/1, 10001/R/1, 10004/1/1, 10012/1/2, 10024/H/F, 10018/E/1 |

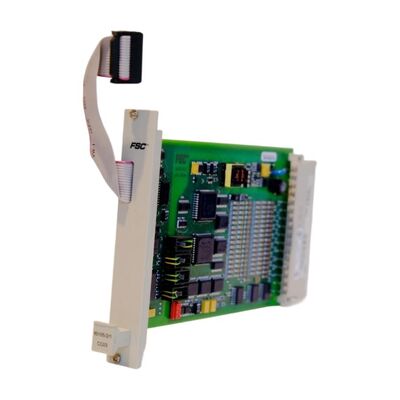

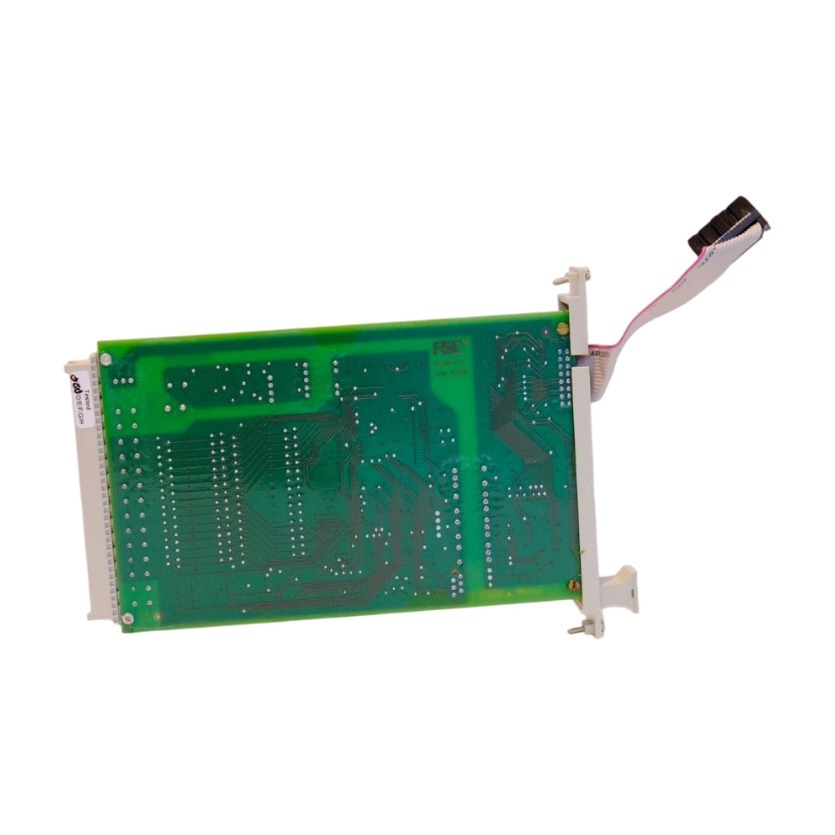

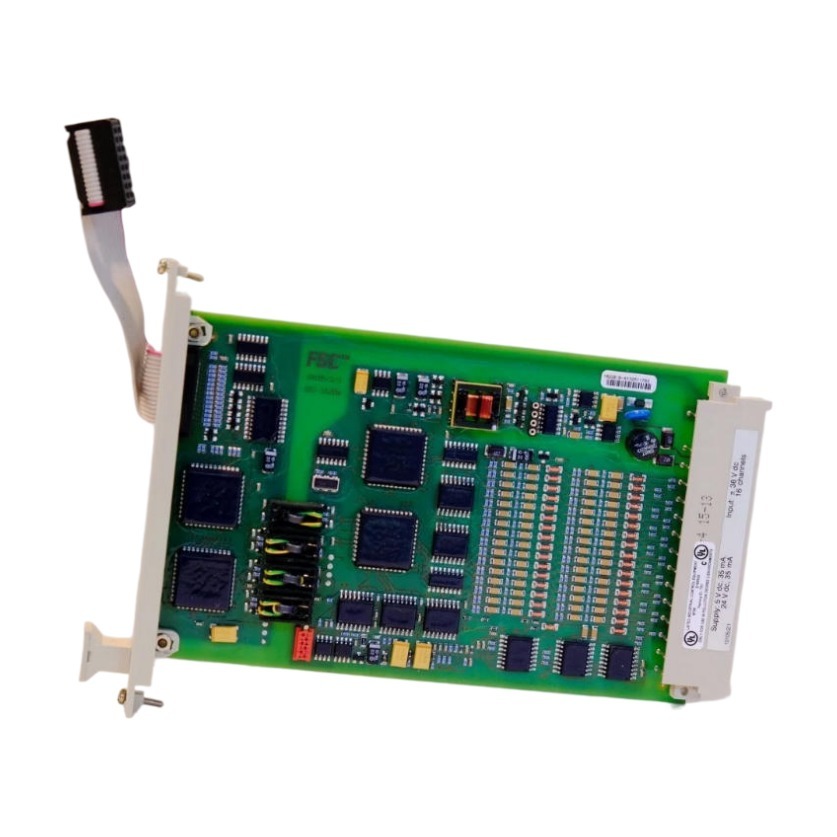

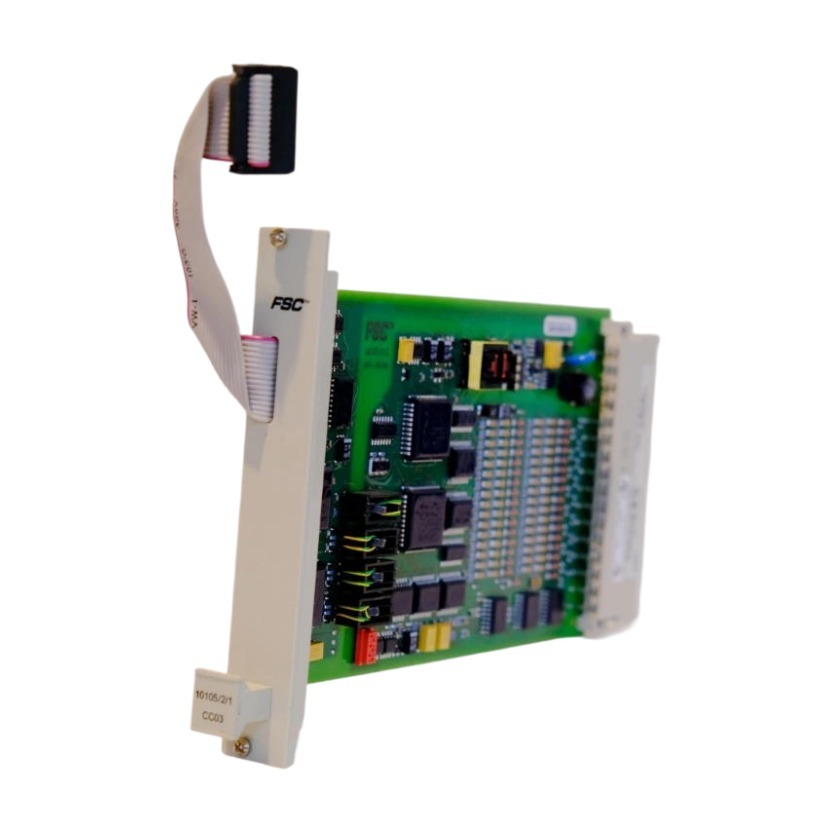

Immagini del prodotto
Caratteristiche e vantaggi principali
- Input analogo a 16 canali:Fornisce 16 canali di ingresso analogici con un intervallo di ingresso da 0 a 4,1 V, consentendo la raccolta di più segnali analogici attraverso un unico modulo e semplificando l'arrangiamento I/O nei sistemi FSC.
- Monitoraggio del segnale di sicurezza contro il guasto:Combina una progettazione di ingresso a prova di errore con funzioni diagnostiche integrate, tra cui il controllo dell'accuratezza del segnale, la conversione a intervalli completi e la crosstalk dei canali,aiuta gli ingegneri a monitorare lo stato della sezione di ingresso analogica.
Nota tecnica
Quando si sostituisce un10105/2/1, gli ingegneri dovrebbero prestare particolare attenzione allametodo di conversione del segnale di campoIl modulo stesso accetta unInput analogico da 0 a 4,1 V, quindi un dispositivo di campo che fornisce 0-20 mA non può essere semplicemente collegato direttamente senza l'adeguato sistema di conversione.FTA-T-14 o 10105/A/1la configurazione deve pertanto essere verificata prima dell'installazione.
È inoltre necessario verificare il tipo di sensore collegato.le termocoppie, il PT-100 e dispositivi simili richiedono una conversione adeguata a 0 ((4) - 20 mA prima di essere convertiti al livello di ingresso richiesto dal 10105/2/1La corrispondenza del percorso completo del segnale è importante quando si sostituisce un modulo installato.
Applicazioni globali
- Asia-Pacifico: Cina, Corea del Sud, Giappone, India, Asia sudorientale
- Medio Oriente: Arabia Saudita, Emirati Arabi Uniti, Qatar
- Nord America: Stati Uniti, Canada
- Europa: Germania, Regno Unito, Francia, Russia, Turchia
- America Latina: Brasile, Argentina, Messico
Applicazioni tipiche
- Sistemi di controllo della sicurezza in caso di guasto (FSC)
- Sistemi di sicurezza strumentalizzati
- Sicurezza dei processi industriali
- Applicazioni di spegnimento di emergenza
- Strutture petrolifere e di gas
- Impianti di trasformazione chimica
- Impianti di generazione di energia
- Manutenzione del sistema di controllo della sicurezza esistente
- Supporto del ciclo di vita del sistema di controllo precedente
Caso del progetto
Un sistema di controllo della sicurezza consolidato richiedeva la sostituzione di un modulo di input analogico ad alta densità durante la manutenzione programmata.10105/2/1La Commissione ha deciso diArchitettura di ingresso analogo a 16 canali, mentre il sistema di conversione del segnale installato è stato mantenuto per fornire il livello di input richiesto per il modulo.
I nostri vantaggi
- Esportazione verso oltre 40 paesi
- Servizio post vendita completo
- Catena di approvvigionamento stabile per garantire un approvvigionamento continuo
- Supporto per il COO, il COC e il CQ
- Risposta rapida alla quotazione
Domande frequenti
Qual è il range di input del 10105/2/1?
Il modulo ha unIntervallo di input analogico da 0 a 4,1 Ve una resistenza di ingresso superiore a 1 MΩ.
È possibile collegare direttamente al modulo un segnale da 0 a 20 mA?
No. Il segnale di campo da 0 a 20 mA deve essere convertito in un livello di segnale adeguato mediante unFTA-T-14o10105/A/1sistema di conversione prima della connessione alla 10105/2/1.
Quanti input analogici fornisce il modulo?
Il 10105/2/1 prevede:16 canali di ingresso analogiciInclude anche un input di lettura di tensione esterna.
Cosa copre l'autotest del modulo?
L'autotest comprende:precisione assoluta, conversione a intervallo completo, crosstalk tra input, filtri di ingresso del canale e tensioni di alimentazione interne.
Scorte disponibili
- IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0
- IPC704 244-704-000-042 A2-B03-C10-D100-E10-F5000-H0-I0
- MPC4 200-510-071-113
- 3500/22M 288055-01
- 3500/42M 176449-02
- 3500/32M 149986-02
- 133442-01
- 146031-01
- 106M1081-01
- 3500/22M 138607-01
- 3500/15 106M1079-01
- 9907-147
Requisiti di installazione
- Installazione professionale necessaria per prestazioni e sicurezza ottimali
- Assicurare un adeguato montaggio e una ventilazione adeguata
- Rispettare tutte le norme di sicurezza elettrica applicabili
