TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 Trasduttore di prossimità di corrente di eccitazione.
| Luogo di origine | noi |
|---|---|
| Marca | Proximity Sensor |
| Certificazione | COO ,COC ,CQ |
| Numero di modello | TQ402 111‑402‑000‑013 A2‑B1‑C072‑D000‑E015‑F0‑G100‑H10 |
| Documento | TQ402-TQ412-EA402-IQS450.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | $3000 |
| Tempi di consegna | 5-7 giorni |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 999 |
Dettagli
| Marca | Sensore di prossimità | Numero di modello | TQ402 111‑402‑000‑013 A1‑B1‑C100‑D040‑E100‑F2‑G100‑H10 |
|---|---|---|---|
| Funzione | Bene | Condizione | Nuovo |
| Garanzia | 1 anno | ||
| Evidenziare | Trasduttore di prossimità di corrente di coda per macchine rotanti,Sensore di vibrazione dell'albero senza contatto,Trasduttore di rilevamento dello spostamento con garanzia |
||
Descrizione di prodotto

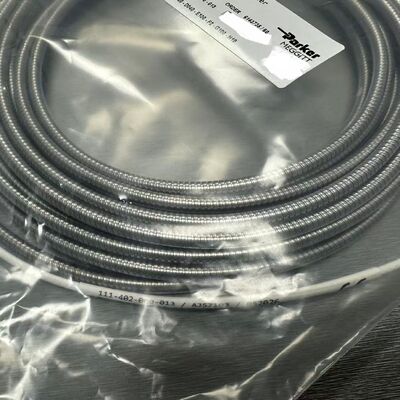

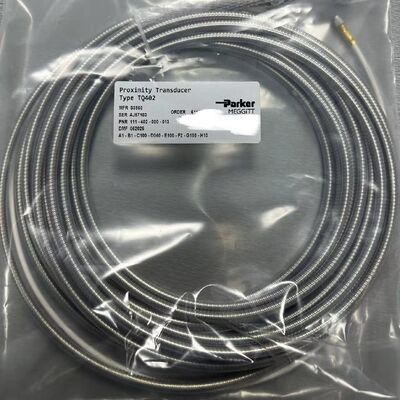

TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 Trasduttore di prossimità di corrente di eccitazione
Costruito per il monitoraggio di condizioni di turbomachinery ad alta affidabilità conforme allo standard API 670, il TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 è un trasduttore di prossimità di corrente vorticale.Esso cattura piccole variazioni fisiche sulle superfici dell'albero rotante e trasmette segnali di variazione di impedenza attraverso il cavo di estensione abbinato al condizionatore del segnale. Molti costosi spegnimenti di impianti sono causati da vibrazioni sottili non rilevate dell'albero e da spostamento della spinta.questo trasduttore fornisce dati di rilevamento grezzi stabili per i rack di protezione delle macchine tradizionaliSupporta un monitoraggio affidabile degli asset per impianti di energia, petrochimico e industria pesante.
Visualizzazione del prodotto
TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 è un trasduttore di prossimità standard basato sul principio di misurazione della corrente vorticale, che rileva le vibrazioni radiali,spinta assiale e segnali di impulso in fase chiave degli alberi rotanti. adotta un alloggiamento in acciaio inossidabile, punta di sonda Torlon ad alta temperatura, cavo integrale coassiale con involucro FEP con struttura di protezione del cavo BOA mobile. non può funzionare in modo indipendente.Deve essere abbinato con il cavo di estensione di supporto corrispondente e condizionatore di segnale compatibile, e collegare al corrispondente scaffale di monitoraggio per completare la misurazione a ciclo completo e la protezione della macchina.
Parametri tecnici chiave
- Risposta di frequenza DC-20 kHz (-3 dB):Copre lo spostamento statico a bassa frequenza e le vibrazioni dinamiche ad alta frequenza, cattura i rapidi cambiamenti transitori dell'albero per il blocco di sicurezza della turbomachina.
- Temperatura di funzionamento della sonda -40°C ~ +180°C:La punta della sonda tollererà l'ambiente di alloggiamento ad alto calore, mantenerà prestazioni stabili in condizioni di nebbia da olio e condizioni di lavoro industriali difficili.
- Conforme alle specifiche industriali API 670.Risponde ai requisiti globali di protezione delle turbomachinery, garantisce l'intercambiabilità dell'hardware per il retrofit e la sostituzione dei pezzi di ricambio.
Benefici dell'applicazione
- Acquisizione del segnale senza contatto:Nessun contatto fisico con l'albero rotante, zero usura meccanica, adatto per il monitoraggio delle condizioni online 24 ore su 24, 7 giorni su 7.
- Rilevazione dei guasti in fase iniziale:Fornisce dati di rilevamento originali per la vibrazione dell'albero, lo spostamento della spinta e la misurazione della fase chiave, aiuta a identificare lo squilibrio del rotore e il degrado del cuscinetto prima di un grave guasto.
- Abbinamento flessibile del sistema:Funziona con cavo di estensione corrispondente e condizionatore di segnale di supporto, compatibile con la piattaforma di monitoraggio tradizionale; comodo scambio di ricambi e rinnovamento del sistema in loco.
- Supporta la manutenzione predittiva:Fornisce dati di misurazione grezzi affidabili per l'analisi delle tendenze delle apparecchiature, riduce efficacemente i rischi di fermo impianto non pianificato.
Specifiche tecniche
| Numero di modello | TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10 |
|---|---|
| Altri modelli | TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 CA202 144-202-000-205 |
Immagini del prodotto
Raccomandazioni tecniche
Our field engineer reminds you that TQ402 111‑402‑000‑013 A1‑B1‑C100‑D040‑E100‑F2‑G100‑H10 must be deployed with matched extension cable and supporting signal conditioner of correct total‑system lengthUna combinazione di hardware non corrispondente si tradurrà in una deriva di misurazione permanente.Regolare il corretto spazio di lavoro tra la punta della sonda e il bersaglio dell'albero durante l'installazione ed evitare collisioni meccaniche per proteggere la punta del trasduttore.
Applicazioni globali
Asia Pacifico:
Cina, Corea del Sud, Giappone, India, Asia sudorientale
Medio Oriente:
Arabia Saudita, Emirati Arabi Uniti, Qatar
Nord America:
Stati Uniti, Canada
Europa:
Germania, Regno Unito, Francia, Russia, Turchia
America Latina:
Brasile, Argentina, Messico
Applicazioni tipiche
- Sistemi di protezione in linea per macchine rotanti
- Vibrazione e monitoraggio della posizione dell'albero
- Supervisione della sicurezza delle turbine a vapore e dei compressori
- Monitoraggio delle condizioni dei ventilatori di grandi dimensioni, del generatore e della pompa ad alta velocità
- Strutture petrolifere e di gas
- Impianti di trasformazione chimica
- Impianti di generazione di energia
- Impianti di trasformazione dei metalli e carbone-chimica
Studio di caso del progetto
Il trasduttore di prossimità TQ402 è stato installato su un compressore centrifugo da 22 MW in un impianto petrolchimico della Thailandia nel 2025.trasmette segnali di vibrazione dell'albero e di posizione della spinta al rack di monitoraggioDurante 12 mesi di funzionamento continuo, ha fornito segnali grezzi costanti e catturato una sottile anomalia di vibrazione.
I nostri vantaggi
- Esportazione verso oltre 40 paesi
- Servizio post vendita completo
- Catena di approvvigionamento stabile che garantisca una disponibilità continua
- Supporto alla certificazione COO, COC e CQ
- Risposta rapida alla quotazione
Domande frequenti
D1: Può funzionare da solo TQ402 111‐402‐000‐013 A1‐B1‐C100‐D040‐E100‐F2‐G100‐H10?
R1: No. È solo il trasduttore di proximity-sensing. Ha bisogno di un cavo di estensione e di un condizionatore di segnale di supporto.Le funzioni complete di misurazione e di allarme possono essere ottenute solo dopo la connessione al rack di monitoraggio.
D2: Quali fattori portano a letture di misurazioni anormali per questo trasduttore?
A2: Le cause comuni includono un intervallo di installazione improprio tra la sonda e il bersaglio, una lunghezza del cavo totale del sistema non corrispondente, danni al cavo, forti interferenze elettromagnetiche circostanti.Dopo la sostituzione dell'hardware sono richiesti l'ispezione a ciclo completo e la taratura delle lacune.
D3: È accettabile abbinare questo trasduttore a condizionatori di segnale di altre serie?
R3: Non raccomandato. Per una misurazione accurata e prestazioni di funzionamento stabili, si prega di adottare un set completo di componenti di circuito di misurazione abbinati.
Scorte disponibili
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Requisiti di installazione
- Installazione professionale necessaria per prestazioni e sicurezza ottimali
- Assicurare un adeguato montaggio e una ventilazione adeguata
- Rispettare tutte le norme di sicurezza elettrica applicabili
