CV213 110-213-000-012 Trasduttore di velocità. Sensore di vibrazione assoluto per il monitoraggio di turbine e macchine rotanti.
| Luogo di origine | noi |
|---|---|
| Marca | Proximity Sensor |
| Certificazione | COO ,COC ,CQ |
| Numero di modello | CV213 110-213-000-012 |
| Quantità di ordine minimo | 1 |
| Prezzo | $7000 |
| Tempi di consegna | 5-7 giorni |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 999 |
Dettagli
| marca | Sensore di prossimità | Numero di modello | CV213 110-213-000-012 |
|---|---|---|---|
| Funzione | Bene | Condizione | NUOVO |
| Garanzia | 1 anno | ||
| Evidenziare | con una lunghezza di 20 mm o più ma non superiore a 50 mm,passive self-generating vibration transducer,trasduttore di vibrazioni passivo auto-generatore |
||
Descrizione di prodotto
CV213 110-213-000-012 Trasduttore di velocità
CV213 110-213-000-012 è un trasduttore di velocità a bobina in movimento per misurare le vibrazioni assolute del contenitore di apparecchiature rotanti.Adotta una struttura passiva di auto-generazione con sensibilità nominale di 20 mV/mm/s con tolleranza ± 5%.
Visualizzazione del prodotto
CV213 110-213-000-012 è un trasduttore di velocità a bobina mobile per la misurazione delle vibrazioni assolute della cassa di apparecchiature rotanti.sensibilità nominale di 20 mV/mm/s con tolleranza ± 5%, risposta di frequenza da 10 Hz a 1000 Hz. Funziona in modo affidabile tra -29°C e 204°C, grado di protezione IP64.buona resistenza agli urti e stabilità a lungo termineConverte direttamente le vibrazioni meccaniche in segnali di tensione analogici e si collega al sistema di monitoraggio per il monitoraggio continuo delle vibrazioni.adatti per il monitoraggio in linea a lungo termine delle condizioni delle macchine rotanti pesanti.
Parametri tecnici chiave
- La sensibilità di 20 mV/mm/s, ben abbinata ai principali rack di monitoraggio delle vibrazioni, riduce il lavoro di condizionamento del segnale
- Ampia gamma di temperature di esercizio, adatta ai cuscinetti per cuscinetti ad alta temperatura delle turbine a vapore e idroturbine
- Progettazione passiva, senza alimentazione, riduce la complessità del cablaggio del sistema e i rischi di guasti di campo
Benefici dell'applicazione
Essa cattura le vibrazioni assolute del involucro per identificare i guasti meccanici, inclusi squilibri, disallineamenti e deterioramento del cuscinetto in fase iniziale.I dati di vibrazione continua aiutano a realizzare la manutenzione predittivaLa struttura di rilevamento passivo migliora l'affidabilità del sistema nei siti industriali ad alta temperatura.fornire ingressi di vibrazione validi per il blocco di protezione delle macchine.
Specifiche tecniche
| Numero di modello | CV213 110-213-000-012 |
|---|---|
| Altri modelli | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |

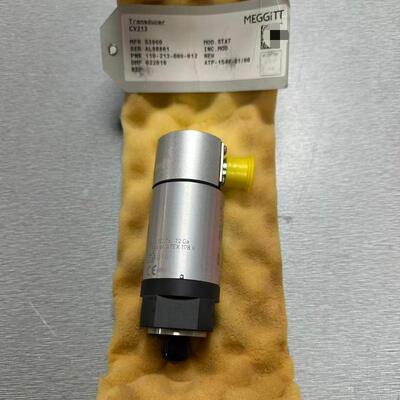

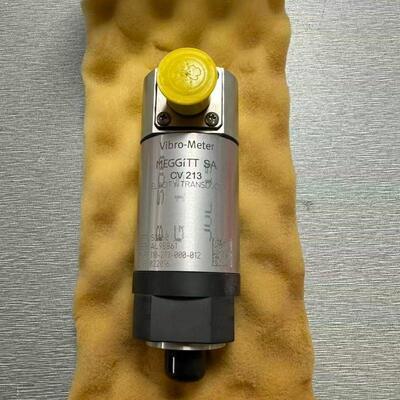

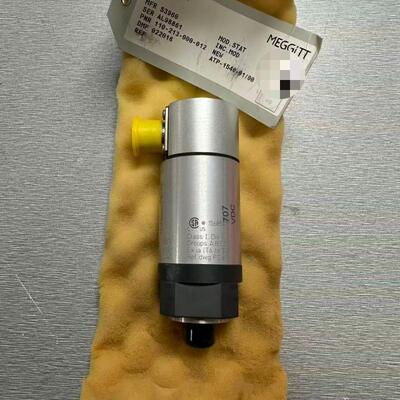

Immagini del prodotto
Raccomandazioni tecniche
Installare il trasduttore su una superficie rigida di alloggiamento del cuscinetto per evitare la risonanza del pannello sottile.Utilizzare cavi protetti e una corretta messa a terra per sopprimere le interferenze elettromagneticheVerificare la sensibilità e la risposta di frequenza prima della messa in servizio.
Applicazioni globali
Asia Pacifico.
Cina, Corea del Sud, Giappone, India, Asia sudorientaleMedio Oriente
Arabia Saudita, Emirati Arabi Uniti, QatarNord America
Stati Uniti, CanadaL'Europa
Germania, Regno Unito, Francia, Russia, TurchiaAmerica Latina
Brasile, Argentina, MessicoApplicazioni tipiche
- Sistemi di protezione in linea per macchine rotanti
- Vibrazione e monitoraggio della posizione dell'albero
- Supervisione della sicurezza delle turbine a vapore e dei compressori
- Monitoraggio delle condizioni dei ventilatori di grandi dimensioni, del generatore e della pompa ad alta velocità
- Strutture petrolifere e di gas
- Impianti di trasformazione chimica
- Impianti di generazione di energia
- Impianti di trasformazione dei metalli e carbone-chimica
Studio di caso del progetto
Questo trasduttore è stato installato su un sistema di monitoraggio del cuscinetto di una turbina a vapore da 120 MW in una centrale termica.Raccoglieva continuamente i dati sulla velocità delle vibrazioni e alimentava i segnali al rack di monitoraggio online.Dopo 18 mesi di funzionamento, il sensore ha mantenuto una potenza stabile in ambiente ad alta temperatura.abilitare la manutenzione pianificata e prevenire viaggi non pianificati.
I nostri vantaggi
- Esportazione verso oltre 40 paesi
- Servizio post vendita completo
- Catena di approvvigionamento stabile che garantisca una disponibilità continua
- Supporto alla certificazione COO, COC e CQ
- Risposta rapida alla quotazione
Domande frequenti
Q1: Quali fattori influenzeranno la risposta di frequenza effettiva di questo trasduttore di velocità nell'installazione sul campo?
A1: I principali fattori di influenza sono la rigidità insufficiente del montaggio, l'angolo di installazione non corretto, i bulloni di fissaggio sciolti e l'eccessiva tensione del cavo.la risonanza strutturale dell'attrezzatura e le interferenze elettromagnetiche ad alta frequenza attenueranno anche la risposta ad alta frequenza del trasduttore, influenzando l'accuratezza dell'acquisizione delle vibrazioni da guasto ad alta velocità.
D2: C'è un limite alla lunghezza massima del cavo tra questo trasduttore e il modulo di monitoraggio?
R2: Sì, in base alle caratteristiche di impedenza della bobina passiva e di attenuazione del segnale, il cavo protetto di supporto ha un limite di lunghezza di trasmissione sicuro.Cavi eccessivamente lunghi causano attenuazione dell'ampiezza del segnale e deviazione di faseSi raccomanda di seguire le specifiche standard di lunghezza del cablaggio ed evitare un'estensione arbitraria sul sito.
D3: Come verificare se la sensibilità del trasduttore si allontana dopo un lungo funzionamento sul campo?
A3: la tavola di calibrazione delle vibrazioni professionale può essere utilizzata per ispezioni regolari.confrontare la tensione di uscita effettiva con il parametro di sensibilità nominaleSe l'errore supera l'intervallo di tolleranza del ± 5%, indica una deviazione della sensibilità che richiede una taratura o la sostituzione del sensore.
