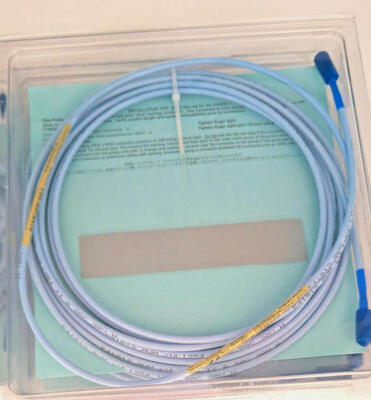

Il 330130-040-00-05 è un cavo di prolunga standard da 4 metri progettato per il sistema di misurazione di prossimità 3300 XL. Collega la sonda di prossimità al sensore Proximitor, trasportando il segnale di misurazione necessario per monitorare il movimento dell'albero e le vibrazioni nei macchinari rotanti. La sua lunghezza specificata aiuta ad accogliere installazioni in cui la sonda e il sensore sono montati in posizioni diverse attorno alla macchina. Per i team di manutenzione, l'utilizzo del cavo corretto è importante quando si sostituisce una connessione danneggiata, si ripristina un canale di monitoraggio o si mantiene un sistema esistente operativo come previsto.

1. Cavo da 4 metri per installazione flessibile

La lunghezza di 4 metri offre spazio per il passaggio tra sonda e sensore senza richiedere un'estensione improvvisata del cavo. Questo è utile quando le apparecchiature di monitoraggio hanno spazio di montaggio limitato o quando il sensore è installato lontano dal punto di misurazione. Un corretto instradamento aiuta anche a evitare tensioni non necessarie sul cavo e sui suoi connettori.

2. Progettato per una trasmissione del segnale coerente

Il cavo fa parte del percorso di misurazione tra sonda e sensore. Le sue caratteristiche elettriche devono corrispondere ai requisiti del sistema collegato in modo che il movimento dell'albero e le vibrazioni possano essere misurati correttamente. La sostituzione con un cavo inadatto può influire sul segnale di misurazione e portare a risultati di monitoraggio inaffidabili.

3. Opzioni di approvazione multiple

Il suffisso -05 identifica la versione associata alle approvazioni CSA, ATEX e IECEx negli elenchi di prodotti disponibili. Questo può essere rilevante quando si selezionano componenti per installazioni con specifici requisiti di approvazione delle apparecchiature. Verificare sempre i certificati applicabili e i requisiti del progetto prima dell'installazione.

• Prima di sostituire il cavo, confermare che la sonda installata, il cavo di prolunga e il sensore Proximitor formino un sistema compatibile. La lunghezza del cavo è una parte di tale controllo; anche i componenti collegati e i loro requisiti elettrici devono corrispondere.

• Durante l'installazione, ispezionare entrambi i connettori per danni, contaminazione o connessioni allentate. Instradare il cavo lontano da stress meccanici evitabili e fonti di interferenza elettrica. Non tagliare, giuntare o sostituire il cavo senza confermare che la modifica proposta sia consentita dalla documentazione del sistema.

• Dopo la sostituzione, confrontare le letture del canale di monitoraggio con i valori operativi normali dell'apparecchiatura. Se le letture rimangono instabili, ispezionare l'intero percorso di misurazione piuttosto che presumere che il cavo sia l'unica causa possibile.

• Sistemi di protezione online per macchinari rotanti
• Monitoraggio delle vibrazioni e della posizione dell'albero
• Supervisione della sicurezza di turbine a vapore e compressori
• Monitoraggio delle condizioni di grandi ventilatori, generatori e pompe ad alta velocità
• Impianti petroliferi e del gas
• Impianti di trasformazione chimica
• Impianti di generazione di energia
• Impianti di lavorazione dei metalli e chimici del carbone

Un grande impianto industriale ha riscontrato letture instabili delle vibrazioni dell'albero su un compressore ad alta velocità durante il normale funzionamento. Gli ingegneri della manutenzione hanno ispezionato il sistema di misurazione di prossimità e hanno riscontrato che il cavo di prolunga richiedeva la sostituzione. Il team ha selezionato il cavo di prolunga Bently 330130-040-00-05 da 4 metri dopo aver confermato la compatibilità con la sonda e il sensore Proximitor installati. Dopo la sostituzione e i controlli del sistema, il canale di monitoraggio è stato ripristinato per il monitoraggio continuo delle vibrazioni e dello spostamento dell'albero. Dati di misurazione affidabili hanno aiutato il team di manutenzione a valutare le condizioni dell'apparecchiatura e a pianificare ispezioni di follow-up prima del prossimo arresto programmato, riducendo il rischio di tempi di inattività imprevisti dell'apparecchiatura.
