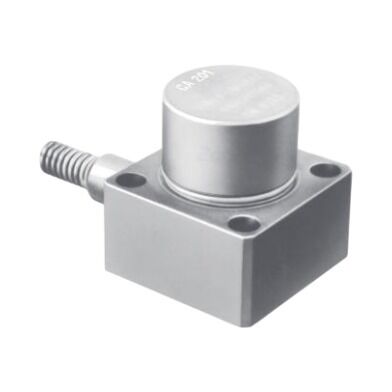

CA201 114-201-000-222 Accelerometro piezoelettrico per il monitoraggio delle vibrazioni industriali
| Luogo di origine | noi |
|---|---|
| Marca | Proximity Sensor |
| Certificazione | COO ,COC ,CQ |
| Numero di modello | CA201 114-201-000-222 |
| Documento | CA201 144-201-000-222 Datas...et.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | $5999 |
| Tempi di consegna | 5-7 giorni |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 999 |
Dettagli
| marca | Sensore di prossimità | Numero di modello | CA201 114-201-000-222 |
|---|---|---|---|
| Funzione | BENE | Condizione | nuovo |
| Garanzia | 1 anno | ||
| Evidenziare | CA201 Accelerometro piezoelettrico,Accelerometro per il monitoraggio delle vibrazioni industriali,Sensore di monitoraggio delle vibrazioni PLC |
||
Descrizione di prodotto
Panoramica del prodotto
Il CA201 114-201-000-222 è un accelerometro piezoelettrico progettato per la misurazione delle vibrazioni su macchinari industriali. Converte il movimento della macchina in un segnale di carica elettrica che può essere elaborato da un amplificatore di carica e un sistema di monitoraggio adeguati. È destinato all'uso continuo su apparecchiature in cui i dati di vibrazione aiutano i team di manutenzione a controllare le condizioni della macchina e identificare i cambiamenti operativi.
Il CA201 utilizza un elemento sensibile in modalità di taglio simmetrica con isolamento interno della cassa. Questo design aiuta a ridurre l'effetto delle vibrazioni che agiscono sulla base del sensore, in modo che l'uscita possa riflettere meglio le vibrazioni nel punto di misurazione. La sua sensibilità nominale è 100 pC/g ±5% a 120 Hz, fornendo agli ingegneri un chiaro riferimento quando si abbina il sensore alle apparecchiature di condizionamento del segnale.
Il sensore ha un alloggiamento in acciaio inossidabile saldato e un cavo integrale protetto da un tubo metallico flessibile. Queste caratteristiche rendono il CA201 adatto per luoghi industriali esigenti, comprese le apparecchiature esposte a calore, umidità e stress meccanico. A seconda della versione esatta, la famiglia CA201 è disponibile per diversi intervalli di temperatura e può includere l'approvazione per l'uso in aree potenzialmente esplosive. Il codice d'ordine esatto e la sua certificazione devono sempre essere verificati prima dell'installazione.
Parametri Tecnici Chiave
Sensibilità 100 pC/g per un chiaro ridimensionamento del segnale
La sensibilità nominale di 100 pC/g ±5% a 120 Hz definisce la relazione tra l'accelerazione misurata e la carica prodotta dal sensore. Ciò aiuta gli ingegneri a impostare le corrette apparecchiature di condizionamento del segnale e a confrontare le misurazioni in modo coerente. Poiché l'uscita è un segnale di carica, anche il tipo di ingresso e la disposizione del cavo dell'amplificatore di carica collegato devono essere adatti.
Alloggiamento in metallo e cavo integrale protetto
L'alloggiamento in acciaio inossidabile saldato aiuta a proteggere l'elemento sensibile da umidità e corrosione. Il cavo integrale è protetto da un tubo metallico flessibile, riducendo il rischio di danni durante il normale servizio industriale. Il corretto instradamento del cavo e il montaggio sicuro rimangono importanti, soprattutto dove il sensore è esposto a calore, movimento o lavori di manutenzione ripetuti.
Specifiche Tecniche
| Numero Modello | CA201 114-201-000-222 |
|---|---|
| Altri Modelli | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Immagini del prodotto
Raccomandazioni di ingegneria
- Abbinare il sensore alle apparecchiature di condizionamento del segnale. Il CA201 produce un'uscita di carica e non utilizza la stessa disposizione di ingresso di ogni accelerometro con uscita di tensione. Confermare che l'amplificatore di carica collegato supporti la sensibilità e la configurazione del cavo del sensore. L'intervallo di frequenza del sistema di misurazione completo dipende anche dal condizionatore collegato.
- Verificare la superficie di montaggio e il metodo di fissaggio. I dati pubblicati del CA201 specificano quattro viti a brugola M6 × 35 con rondelle elastiche e una coppia di serraggio nominale di 15 Nm. Un giunto di montaggio allentato o una superficie irregolare possono modificare il modo in cui le vibrazioni raggiungono l'elemento sensibile e influire sulle letture. Seguire il disegno del prodotto e la procedura del sito durante la preparazione del punto di montaggio.
- Confermare la configurazione della temperatura e del cavo. La famiglia CA201 ha limiti di temperatura diversi per versioni diverse. Verificare il numero di parte completo del sensore, la lunghezza del cavo, la protezione del cavo e qualsiasi approvazione per aree pericolose prima della sostituzione. Non presumere che tutte le versioni CA201 condividano la stessa classificazione di temperatura o certificazione.
Applicazioni globali
- Asia Pacifico: Cina, Corea del Sud, Giappone, India, Sud-est asiatico
- Medio Oriente: Arabia Saudita, Emirati Arabi Uniti, Qatar
- Nord America: Stati Uniti, Canada
- Europa: Germania, Regno Unito, Francia, Russia, Turchia
- America Latina: Brasile, Argentina, Messico
Applicazioni tipiche
- Sistemi di protezione online per macchinari rotanti
- Monitoraggio delle vibrazioni e della posizione dell'albero
- Supervisione della sicurezza di turbine a vapore e compressori
- Monitoraggio delle condizioni di grandi ventilatori, generatori e pompe ad alta velocità
- Impianti petroliferi e del gas
- Impianti di trasformazione chimica
- Impianti di generazione di energia
- Impianti di lavorazione dei metalli e chimici del carbone
Caso di studio di progetto
In un tipico compito di manutenzione di un compressore, un team di impianto potrebbe dover sostituire un accelerometro dopo aver danneggiato il suo cavo o alloggiamento. Prima di installare una sostituzione, il team verifica la sensibilità del sensore originale, il requisito di uscita di carica, il metodo di montaggio e la classificazione di temperatura. Un CA201 correttamente abbinato può quindi essere collegato alle apparecchiature di condizionamento del segnale compatibili esistenti, consentendo la ripresa delle misurazioni delle vibrazioni senza modificare il progetto del sistema di monitoraggio.
I nostri vantaggi
- Esportazione in oltre 40 paesi
- Servizio post-vendita completo
- Catena di approvvigionamento stabile che garantisce la disponibilità continua
- Supporto per certificazione COO, COC e CQ
- Risposta rapida alle quotazioni
Domande frequenti
1. Che tipo di uscita fornisce il CA201?
Il CA201 fornisce un' uscita di carica. Deve essere collegato a un amplificatore di carica adatto o a un dispositivo di condizionamento del segnale compatibile prima che il segnale venga utilizzato dal sistema di monitoraggio.
2. Qual è la sensibilità nominale del CA201?
La specifica pubblicata del CA201 indica 100 pC/g ±5% a 120 Hz. Questo valore viene utilizzato quando si abbina il sensore al condizionatore del segnale e si imposta la scala di misurazione.
3. Quale intervallo di frequenza può misurare il CA201?
La specifica pubblicata indica una risposta di 0,5 Hz a 3000 Hz entro ±5%, con una risposta entro ±10% da 3 kHz a 4,5 kHz. La frequenza di taglio inferiore del sistema completo dipende dal condizionatore di segnale collegato.
4. Il CA201 può funzionare a +260 °C?
Versioni selezionate del CA201 sono specificate per temperature fino a +260 °C. Altre versioni hanno limiti inferiori, comprese versioni destinate ad applicazioni particolari in aree pericolose. Verificare sempre la versione esatta e la classificazione di temperatura del cavo prima dell'uso.
5. Cosa si dovrebbe controllare prima di sostituire un CA201 esistente?
Confermare il numero di parte completo, la sensibilità, la compatibilità dell'uscita di carica, la lunghezza del cavo, la disposizione del montaggio, l'intervallo di temperatura e le approvazioni richieste. Questi dettagli sono importanti perché due sensori della stessa famiglia di prodotti potrebbero non condividere lo stesso cavo o la stessa configurazione ambientale.
Stock disponibile
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
Requisiti di installazione
- Installazione professionale richiesta per prestazioni e sicurezza ottimali
- Garantire un montaggio corretto e una ventilazione adeguata
- Rispettare tutti gli standard di sicurezza elettrica applicabili
