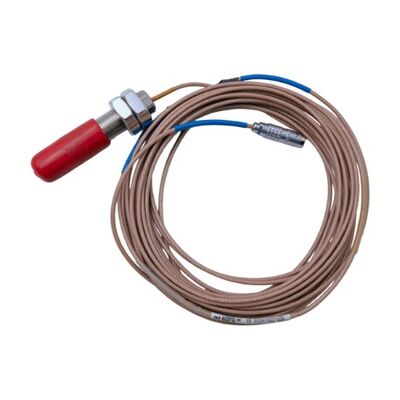

EPRO PR6424/003-030 Sensore di corrente di Eddy per la vibrazione e il monitoraggio della posizione di grandi alberi

IlEPRO PR6424/003-030è un sensore di corrente vorticale senza contatto progettato per misurare le vibrazioni dell'albero, la posizione assiale e altri movimenti nelle grandi macchine rotanti.È utilizzato nei sistemi di monitoraggio delle macchine per apparecchiature come le turbine a vapore, turbine a gas, compressori, pompe e generatori.

A differenza di un sensore di contatto, il PR6424 misura l'intervallo tra la punta della sonda e un albero metallico senza toccare la superficie rotante.il gap cambia e il sistema di sensori converte questo cambiamento in un segnale elettricoIl segnale può quindi essere utilizzato da un sistema di monitoraggio compatibile per monitorare il movimento dell'albero e rilevare i cambiamenti nelle condizioni della macchina.

Il PR6424 utilizza unpunta della sonda di 16 mme ha una sensibilità nominale di4 V/mm con errore di linearità non superiore a ±1,5%La sua gamma di misurazione statica è di ±2,0 mm e la sua risposta di frequenza si estende da DC a 20 kHz al punto -3 dB.Queste caratteristiche lo rendono adatto per applicazioni che richiedono sia dati sulla posizione dell'albero che misurazioni dinamiche delle vibrazioni.

Per i lavori di manutenzione e di sostituzione, il numero completo del modello è importante.disposizione del cavo e materiale bersaglio per mantenere le prestazioni di misura richieste.

La punta della sonda da 16 mm è progettata per misurare il movimento dell'albero su grandi apparecchiature rotanti.4 V/mm (101,6 mV/mil), con un errore di linearità non superiore a ±1,5%. Questa risposta di uscita definita aiuta il sistema di monitoraggio a convertire le variazioni di intervallo misurate in valori di spostamento.

Per ottenere risultati accurati, la sonda deve essere installata all'intervallo corretto e utilizzata con il convertitore di segnale corrispondente.La superficie di destinazione e il materiale dell'albero devono anche soddisfare i requisiti indicati dal sensore.

Il PR6424 ha una risposta di frequenza specifica diCC a 20 kHz (-3 dB)La risposta a corrente continua supporta la misurazione di cambiamenti di posizione lenti, mentre la gamma di frequenza più ampia consente al sistema di catturare un movimento dell'albero più veloce entro i limiti della catena di misurazione completa.

Questo è utile quando un sistema di monitoraggio deve osservare sia i cambiamenti nella posizione dell'albero che le vibrazioni dinamiche.attrezzature di mira e di monitoraggio.

1. Impostare l'intervallo corretto della sonda prima della messa in servizio.L'intervallo della sonda influisce sul punto di lavoro del sistema di misurazione, fissato secondo le istruzioni di installazione del costruttore e le specifiche del convertitore corrispondente.Non si supponga che qualsiasi intervallo iniziale fornirà il range lineare indicatoDopo l'installazione, controllare l'uscita e confermare che rientra nel range di funzionamento previsto.
2. Controllare il materiale dell'albero e le condizioni della superficie.La specifica PR6424 pubblicata utilizza l'acciaio ferromagnetica come materiale obiettivo standard.condizione della superficie o geometria può influenzare la relazione tra la distanza e l'uscitaSe il materiale dell'albero differisce dal bersaglio specificato, verificare che il sistema sia idoneo prima di basarsi sulle letture.
3. Abbinate la sonda, il cavo e il convertitore.Il PR6424 deve essere utilizzato con un convertitore di segnale compatibile e la corretta disposizione del cavo.dimensioni di montaggio e modello del convertitoreUna sonda che si adatta al foro di montaggio non è automaticamente una corrispondenza elettrica per il sistema di misurazione esistente.
