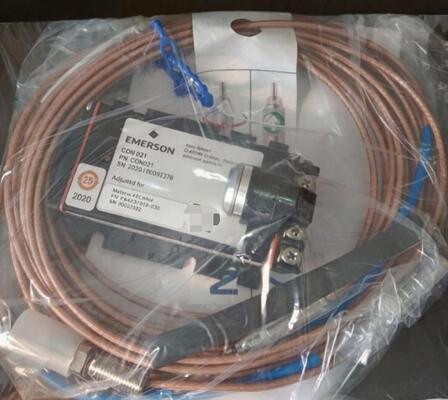

Sensore a correnti parassite EPRO PR6423/10R-030 per monitoraggio vibrazioni e posizione albero

La EPRO PR6423/10R-030 è un sensore a correnti parassite da 8 mm progettato per la misurazione senza contatto delle vibrazioni e della posizione dell'albero in macchinari rotanti industriali. Viene utilizzato nei sistemi di monitoraggio per turbine a vapore, turbine a gas, compressori, pompe e generatori, dove le variazioni nel movimento dell'albero possono fornire informazioni utili sulle condizioni della macchina.

Il sensore funziona misurando il gap tra la sua punta e un albero metallico. Quando l'albero si muove, il gap cambia e il sistema del sensore converte questa variazione in un segnale elettrico. Un convertitore di segnale compatibile elabora quindi il segnale per l'uso da parte del sistema di monitoraggio della macchina. Ciò consente di misurare il movimento dell'albero senza contatto fisico con la parte rotante.

La serie PR6423 ha una sensibilità nominale di 8 V/mm, un intervallo di misurazione lineare di 2 mm e una risposta in frequenza da DC a 20 kHz (-3 dB). Queste caratteristiche supportano sia la misurazione della posizione dell'albero che il monitoraggio delle vibrazioni dinamiche. La serie è inoltre progettata per condizioni industriali esigenti, con un alloggiamento in acciaio inossidabile e un grado di protezione IP66.

La versione 10R utilizza un design a montaggio inverso, che può essere utile quando la sonda deve essere installata dal retro di un punto di montaggio. Questa configurazione offre agli ingegneri un'altra opzione quando lo spazio attorno a un alloggiamento del cuscinetto è limitato o l'accesso frontale è difficile.

La punta di rilevamento da 8 mm è progettata per la misurazione dell'albero in macchinari rotanti industriali. La sua sensibilità nominale di 8 V/mm definisce come l'uscita cambia al variare del gap tra la sonda e il bersaglio. Ciò aiuta gli ingegneri a impostare la scala di misurazione e a interpretare correttamente i dati di spostamento.

La specifica pubblicata della serie PR6423 fornisce un intervallo di misurazione lineare di 2 mm e un gap d'aria iniziale di 0,5 mm. L'impostazione corretta del gap è importante perché operare al di fuori dell'intervallo lineare può portare a letture imprecise o alla perdita di dati di misurazione utili.

Il PR6423/10R-030 utilizza una configurazione a montaggio inverso. Questo può aiutare quando la posizione di montaggio non consente un comodo accesso frontale o quando la sonda deve essere montata attraverso un'apertura specifica nell'alloggiamento del cuscinetto.

Prima dell'installazione, gli ingegneri dovrebbero confermare la filettatura di montaggio, lo spazio disponibile, la posizione della sonda e il percorso del cavo. La struttura a montaggio inverso dovrebbe corrispondere al disegno di installazione effettivo piuttosto che essere selezionata solo perché il diametro della sonda è uguale alla parte originale.

1. Impostare attentamente il gap della sonda.
   I dati pubblicati della serie PR6423 forniscono un gap d'aria iniziale di 0,5 mm e un intervallo di misurazione lineare di 2 mm. Il corretto gap di installazione deve essere impostato secondo le istruzioni del produttore e del convertitore collegato. Non impostare il gap solo a occhio quando è disponibile un metodo di tensione o calibrazione definito.
2. Controllare il materiale e la superficie dell'albero.
   Il bersaglio di calibrazione standard specificato per la serie PR6423 è acciaio ferromagnetico, come 42CrMo4 / AISI 4140. Materiali del bersaglio o condizioni superficiali diversi possono modificare la risposta del sensore. Se il materiale effettivo dell'albero differisce dal bersaglio standard, confermare la compatibilità prima di utilizzare le letture per decisioni di protezione o manutenzione.
3. Abbinare la sonda con il convertitore corretto.
   Il PR6423 fa parte di un sistema di misurazione e deve essere collegato a un convertitore di segnale compatibile. Quando si sostituisce una sonda, controllare il numero di modello completo, il tipo di montaggio, la configurazione del cavo, il connettore e il modello del convertitore. Una sonda che si adatta meccanicamente potrebbe comunque essere inadatta se la sua configurazione elettrica non corrisponde al sistema installato.

• Asia Pacifico: Cina, Corea del Sud, Giappone, India, Sud-est asiatico
• Medio Oriente: Arabia Saudita, Emirati Arabi Uniti, Qatar
• Nord America: Stati Uniti, Canada
• Europa: Germania, Regno Unito, Francia, Russia, Turchia
• America Latina: Brasile, Argentina, Messico

• Sistemi di protezione online per macchinari rotanti
• Monitoraggio vibrazioni e posizione albero
• Supervisione di sicurezza turbine a vapore e compressori
• Monitoraggio condizioni di grandi ventilatori, generatori e pompe ad alta velocità
• Impianti petroliferi e del gas
• Impianti di trasformazione chimica
• Impianti di generazione di energia
• Impianti di lavorazione metalli e chimici del carbone

In un tipico compito di manutenzione di un compressore, un canale di vibrazione dell'albero potrebbe necessitare di una sonda sostitutiva dopo che è stato riscontrato un guasto durante l'ispezione. Il team di manutenzione controlla la disposizione di montaggio della sonda esistente, la connessione del cavo, il modello del convertitore e il gap iniziale prima di scegliere una sostituzione.

Dove l'installazione richiede il PR6423/10R-030 a montaggio inverso, l'abbinamento della configurazione completa aiuta a ripristinare l'impostazione di misurazione originale. Dopo l'installazione, il team verifica il gap della sonda e l'uscita del segnale prima di rimettere in servizio il canale di monitoraggio.
